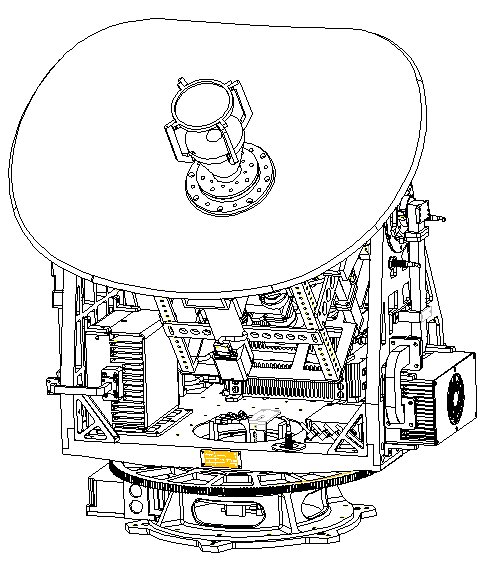

RT-SOTMA-Air045系列机载Ku/KA双频段动中通天线
RT-SOTMA-Air045系列机载
动中通天线由天线单元（包括低轮廓天线面、波导馈电网络等），天线罩，惯性导航系统，天线伺服系统（包括转台、高频关节、电机及其驱动器、位置传感器等），电机与齿轮减速机构及电源等组成，具有效率高、结构轻便等特点。
|
型号 |
RT-SOTMA45-KAKU（功放内置） |
RT-SOTMA45-KAKU（功放外置） |
|
|
稳定类型 |
两轴稳定，四轴跟踪 |
两轴稳定，四轴跟踪 |
|
|
反射面尺寸(等效) |
Φ45mm |
Φ45mm |
|
|
外形尺寸 （直径×高） |
Φ600×630mm |
Φ550×500mm |
|
|
天线重量 |
≤26Kg |
≤20Kg |
|
|
KA工作频率 |
RX |
18.7~21.2GHz |
18.7~21.2GHz |
|
TX |
29.4~31GHz |
29.4~31GHz |
|
|
KU工作频率 |
RX |
10.95～12.75GHz |
10.95～12.75GHz |
|
TX |
13.75～14.5GHz |
13.75～14.5GHz |
|
|
天线类型 |
低轮廓抛物面天线 |
低轮廓抛物面天线 |
|
|
KA天线增益 |
RX |
37dBi@20GHz |
37dBi@20GHz |
|
TX |
40.5dBi@29.5GHz |
40.5dBi@29.5GHz |
|
|
KU天线增益
|
RX |
10.95～12.75GHz |
10.95～12.75GHz |
|
TX |
13.75～14.5GHz |
13.75～14.5GHz |
|
|
交叉极化隔离度 |
≥85dB |
≥85dB |
|
|
信号极化 |
KU线极化/KA圆极化 |
KU线极化/KA圆极化 |
|
|
跟踪精度 |
0.2°RMS |
0.2RMS |
|
|
载体运动范围 |
横摇 |
-8°~8°，周期3s |
-8°~8°，周期3s |
|
纵摇 |
-8°~8°，周期3s |
-8°~8°，周期3s |
|
|
航偏 |
60°/s |
60°/s |
|
|
天线运动范围 |
方位 |
360°连续旋转 |
360°连续旋转 |
|
俯仰 |
0°～90° |
10°～90° |
|
|
极化 |
KU 0°～240° |
KU 0°～240° |
|
|
KA 360°连续 |
KA 360°连续 |
||
|
初始捕获时间 |
≤120s |
≤120s |
|
|
失锁再捕获时间 |
失锁＜5min，≤3s； 失锁＜10min，≤5s |
失锁＜5min，≤3s； 失锁＜10min，≤5s |
|
|
跟踪方式 |
惯导测量，信号跟踪 |
惯导测量，信号跟踪 |
|
|
电源输入 |
24V DC/220V AC |
24V DC/220V AC |
|
|
工作环境温度 |
-40℃~65℃ |
-40℃~65℃ |
|
