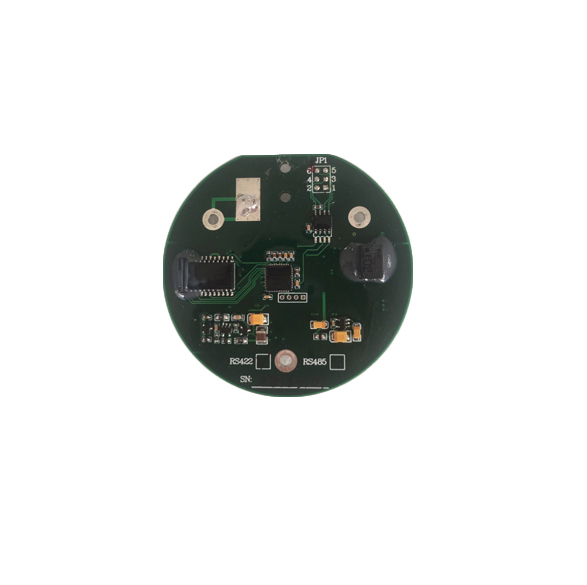

RMC2300型三轴磁传感器
2017-10-24 14:59:40 点击数：3033
1. 概述
RMC2300型三轴磁传感器是陕西瑞特测控技术有限公司采用先进的数字技术和磁感应传感器设计的最新成果，磁感应传感器具有体积小、灵敏度高、线性度好、带宽宽、可靠性高等优点。设计的数字输出接口有RS-422和RS-485两种可以选择。
2. 应用
该产品可以用于电子罗盘、姿态航向参考系统、汽车电子、导弹制导和控制、智能炸弹、飞行器稳定控制、天线稳定和无人机飞行等领域的方向测量与控制等系统。
3. 主要性能参数
|
项目 |
单位 |
参数 |
|
|
供电 要求 |
输入电压 |
V |
9～28 |
|
输入电流 |
mA |
≤20（@12Vdc） |
|
|
地磁 测量 |
测量范围 |
Gauss |
-2 ～ +2 |
|
分辨率 |
μGauss |
60 |
|
|
非线性 |
% FS |
≤0.5 (±1 Gauss量程) ≤2 (±2 Gauss量程) |
|
|
输出 特性 |
输出接口 |
串口 |
RS485//RS422 |
|
串口波特率 |
|
9600 / 19200 / 38400 |
|
|
数据刷新率 |
Hz |
10 ～ 200 |
|
|
物理 特性 |
重量 |
g |
<50 |
|
外形尺寸 |
|
φ72×15 |
|
|
工作温度 |
ºC |
-45～+85 |
|
|
存储温度 |
ºC |
-55～+125 |
|
