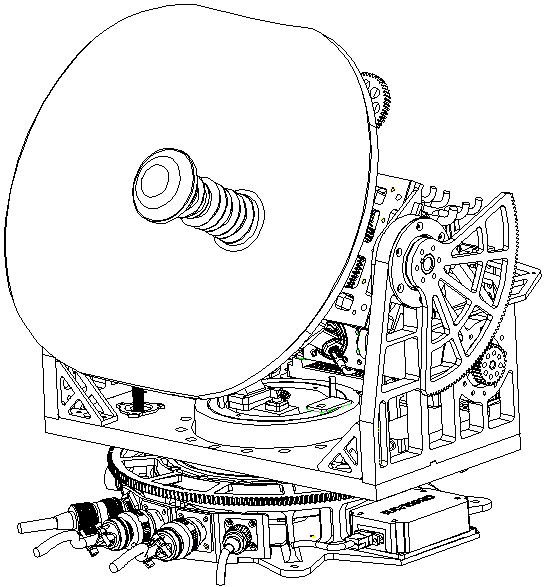

RT-SOTM-Air-KU/KA频段系列无人机卫星天线
u 外形包络尺寸小、质量轻、功耗低。
u 自动采集并输出载体的位置信息和姿态信息
u 具有存储多颗卫星星位信息
u 具有自动跟踪与手动跟踪两种方式
u 具有掉电记忆和保护功能
u 具有自检和告警功能
u 具备俯仰掉电自锁功能
|
型号 |
RT-SOTM-Air030-KU |
RT-SOTM-Air045-KU |
RT-SOTM-Air045-KA |
|
|
稳定类型 |
两轴稳定，三轴跟踪 |
两轴稳定，三轴跟踪 |
两轴稳定，三轴跟踪 |
|
|
反射面尺寸(等效) |
Φ30mm |
Φ45mm |
Φ45mm |
|
|
外形包络 （直径×高） |
Φ440×415mm |
Φ600×450mm |
Φ600×450mm |
|
|
天线重量 |
≤14Kg 不含BUC、外罩、适配板 |
≤16Kg 不含BUC、外罩、适配板 |
≤16Kg 不含BUC、外罩、适配板 |
|
|
方位俯仰极化角速度 |
≥60°/S |
≥60°/S |
≥60°/S |
|
|
方位俯仰极化角加速度 |
≥100°／S2 |
≥100°／S2 |
≥100°／S2 |
|
|
额定功耗 |
≤80W |
≤100W |
≤100W |
|
|
工作频率 |
RX |
12.25～12.75GHz |
10.95～12.75GHz |
18.7~21.2GHz |
|
|
TX |
14.0～14.5GHz |
13.75～14.5GHz |
29.4~31GHz |
|
天线类型 |
低轮廓抛物面天线 |
低轮廓抛物面天线 |
低轮廓抛物面天线 |
|
|
天线增益 |
RX |
31dBi@12.50GHz |
32.52dBi@12.50GHz |
37dBi@20GHz |
|
|
TX |
32dBi@14.25GHz |
33.5dBi@14.25GHz |
40.5dBi@29.5GHz |
|
交叉极化隔离度 |
≥30dB |
≥85dB |
≥85dB |
|
|
信号极化 |
线极化 |
线极化 |
线极化 |
|
|
跟踪精度 |
0.2°RMS |
0.2°RMS |
0.2°RMS |
|
|
天线运动范围 |
方位 |
360°连续旋转 |
360°连续旋转 |
360°连续旋转 |
|
|
俯仰 |
10°～90° |
10°～90°（掉电自锁） |
10°～90°（掉电自锁） |
|
|
极化 |
360°连续旋转 |
360°连续旋转 |
360°连续旋转 |
|
初始捕获时间 |
≤120s |
≤120s |
≤120s |
|
|
失锁再捕获时间 |
失锁＜5min，≤1s； 失锁＜10min，≤5s |
失锁＜5min，≤1s； 失锁＜10min，≤5s |
失锁＜5min，≤1s； 失锁＜10min，≤5s |
|
|
跟踪方式 |
惯导测量，信号跟踪 |
惯导测量，信号跟踪 |
惯导测量，信号跟踪 |
|
|
电源输入 |
28V DC/220V AC |
28V DC/220V AC |
28V DC/220V AC |
|
|
工作温度 |
-45℃~70℃ |
-40℃~60℃ |
-40℃~60℃ |
|
